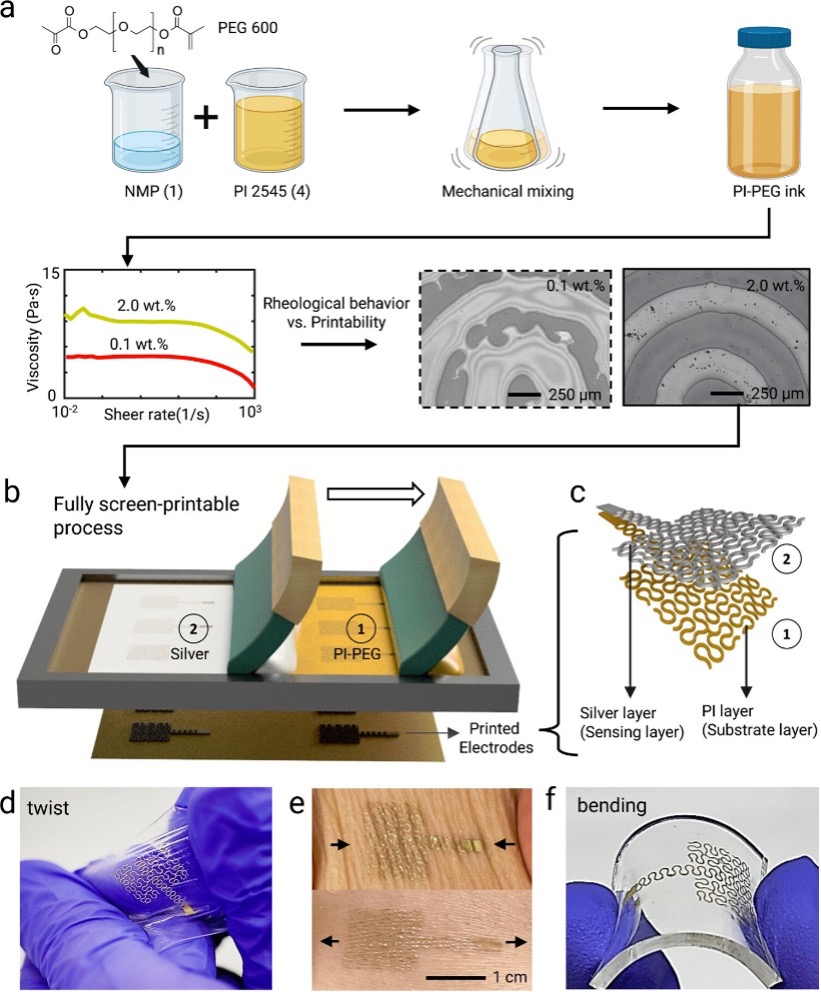

生物医学皮肤的斑块包括许多学科，例如感应，电源和报告，并经历了许多研发工作。本文指出：用于医疗应用的被动，纯化学，磨损的皮肤斑块并不是什么新鲜事物 - 多年来，它们已被用于疼痛和尼古丁缓解的处方药。但是，大学和其他研究机构对生物识别可穿戴贴片进行了更复杂的发展和评估。当然，这不仅对目标对象或患者，而且对研究团队都很重要。生物识别贴片可防止材料问题的许多负面影响以及与植入设备相关的生物相容性。此外，毫无疑问，研究人员会宁愿尝试使他们可以轻松地具有糊状贴剂，同时减少调节和卫生问题，而不是在动物体内种植经过测试的体外设备，例如猪（非常受欢迎的测试主题），甚至在体内种植它们n活体。该补丁还提供了“这是革命成功”（也许）的潜在光线，即使有少数（如果有的话），由于各种技术，医疗，成本或可能的因素，也可以在商业上进行商业。补丁是吸引注意力并因此获得后续资金的理想选择（尽管除非私人，否则很少提及考虑因素）。这些方法使用基本的物理，电子和感应原理来实现其目标。它们的范围从通过电子设备的能量收获到自启用到通过汗水，血压评估，能量收获或能量反向散射的人体主要参数的综合感，以及通过蓝牙或反向散射的数据报告。其中许多贴片适用于高级材料，超低电子设备，3D打印等。在过去的几年中，我读了很多关于皮肤补丁故事和观看视频的惊人故事。这是代表他们的创新的九个项目具有智慧，聪明，潜在的使用和清晰发表的研究论文。它们来自各种机构，占据了一系列生物医学目标和实施：华盛顿州立大学的一项多机构研究工作，仅在屏幕上展示。所得的延伸，耐用的电路图案可以移至织物并直接磨损到人类皮肤上。相比之下，当前可能的电子产品的商业制造需要一个相对昂贵的过程，包括清洁室。虽然当前其他一些实施方式正在某些过程中使用屏幕打印，但这种新方法仅取决于丝网印刷。他们使用多步骤过程将聚合物和金属墨水层成层，以创建类似蛇的结构。聚酰亚胺（PI）层（PI）的丝网印刷可实现简单，廉价，可扩展和高通量制造。将PI与聚乙烯乙二醇混合已显示出剪切行为，从而显着改善了PI构成suitabi爱。然后将预混合的Ag/AgCl墨水用于导电层打印。多个电极印在经过预处理的载玻片上，使其易于去除拉伸的保形贴片的电极结构。 。带有2.4 GHz蓝牙链路的电路相关电极无线电极准确记录了心率和呼吸频率，并将数据发送到手机，如图2所示。 。该任务在美国化学学会（ACS）中详细介绍了“完全打印的屏幕Pi/peg混合物使模式电极可用于保形，可扩展的电子产品制造”，并提供了支持信息文件中提供的其他详细信息。西北大学的研究人员开发了一个小的，柔软的拉伸绷带 - 它首先在同类中表达 - 通过直接向伤口部位提供电疗法来促进愈合。在动物研究中，新绷带治愈糖尿病溃疡比没有绷带的小鼠快30％。绷带被积极监测以进行愈合过程，然后在无需后将无害（电极和所有）溶解。联合团队开发了一个小的，柔软的绷带，轻轻地包裹了受伤的区域。智能寿命的一部分改变系统包含两个电极：位于伤口床顶部的小花电极和一个位于健康组织中的环电极，以围绕整个伤口。该设备的另一侧包含用于han的能源收集线圈和附近的通信场（NFC）系统，用于实时更新，如图3所示。 （a）设备及其组件的结构，包括无线平台和钼电极。 （b）显示能量收集和实时监控的系统图。 （c）电场下注的分布ween电极。 （d）设备从应用程序的生命周期完成生物吸收。 。 （b）整个系统的操作图。 。比例尺，3毫米。 。半透明的橙色代表愈合的皮肤。该团队还包括使用该设备检查伤口愈合的传感器。该设备可以在没有电线的情况下进行远程操作，从而使医生可以决定何时施用电气刺激并监测伤口愈合的发育。医生可以通过测量伤口电流的阻力来监测发展。当前测量值的逐渐减少与愈合过程直接相关。因此，如果电流仍然很高，医生会知道怎么了。他们在论文中研究了这项工作：“可生物吸附，无线和无电池的系统，用于伤口部位电位和阻抗感应”，其中还包括进一步的信息；这是一个两分钟的视频。汗水是关于B的有益信息的“金矿”奥迪。加州大学圣地亚哥分校的良好效果已经意识到其益处，已经开发了一种薄，柔软且有弹性的汗液传感器，显示葡萄糖，乳酸，乳酸，钠或pH水平，只有一根手指。他们将声称这是第一个允许传感器独立操作的可用设备，可以直接描述测量，而无需与外部设备的任何连接或无线连接。小圆盘形的贴片旨在包括佩戴传感器所需的所有关键组件：两个组合电池，一个微控制器，传感器，电路和拉伸显示屏。该设备是涉及用于打印电池，电路，显示面板和传感器的九种不同配方的拉伸墨水。该设备由一层打印到拉伸聚合物板上，并用水凝胶和微控制器芯片组装在完整的设备上。每个墨水都必须优化，以确保其与其他层的兼容性，同时平衡电击，如图4所示，化学和机械性能。图4。具有电致色素显示的完全集成的，拉伸表皮汗水感测贴。 （a）设备的图层组成。 （b）模块中的系统过程和故障。 （c）该补丁用于通过显示目标浓度（i）来显示表皮汗液感测的贴片。显示2o-Zn电池供应（III）的示意图，具有电解质浓度和潜在传感器读数（II）和临时AGS模式。 （d）在弯曲和拉伸下显示了机械耐用性，尤其是在拉伸互连和MCU之间的连接时。 。通过使用PEDOT：PSS调整墨水配方，它们可以使其打印和拉伸；可以重复补丁 - 不影响THES的性能，将其重复为20％。研究人员设计了一个由10个独立像素组成的展示面板，这些像素被编程为通过消耗不同数量的像素来显示化学物质的浓度。像素可以将颜色更改为仅500毫秒，因此它们平均只能消耗80个电源。
